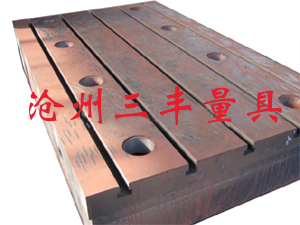

电机柴油机减振试验铸铁平板

铸铁试验平台|电机试验平台||柴油机试验平台|发动机试验平台|试验平台

产地：河北省>沧州

供应商：沧州市三丰标准量具有限公司

电话：0317-3522080
手机：13832708800

电机柴油机减振试验铸铁平板详细内容介绍information

产品名称：电机柴油机减振试验铸铁平板

产品别名：铸铁试验平台|电机试验平台

产品介绍：试验室改造隔振铁地板方案、噪声试验室方案共享
试验室原基础为整体钢筋混凝土，上面有两块铁底板，一块支撑发动机及附属试验系统，一块支撑测功机，用螺栓与混凝土基础紧固在一起。铸铁试验平台|电机试验平台由于没有减振、隔振措施，不能适应现代发动机台架试验的要求，再加上测功机与发动机铁地板分开，不能形成一个整体，加大了传动联接轴的工作负荷，缩短了传动联接轴的损坏周期，使试验不能顺利进行。
一、采取措施
1、试验室采用整体铁地板，使发动机、测功机、铁地板以及配套附属试验设施形成一个有机的整体。
2、铁地板下根据试验系统挠力配重，配重采用钢筋混凝土重块。
3、铁地板下采用隔振器，试验系统整体减振及隔振。要求隔振系统的固有频率≤4Hz。
二、铸铁试验平台|电机试验平台铁地板设计
1、铁地板尺寸为：4200mm x 1760mm x 120mm，毛重6.92吨，去掉T型槽及地脚螺栓孔，净重约6.5吨。
2、T型槽按国标设计，根据SCHENCK 某测功机安装需要，设计槽数为10条，中心间隔150mm。
3、铁地板上有8个地脚螺栓安装孔,将铁地板混凝土重块联结起来,形成一个有机的整体。
4、铁地板四周铸有一圈水槽，水槽底面向发动机端成_角度倾斜，发动机端有一出水口，用来排出铁地板上的废水。
四、钢筋混凝土重块设计
1、需将试验室原来的地基进行改造，去掉支撑板以上的二次浇筑部分，_支撑强度。
2、混凝土重块设计尺寸：4200mm x 1550mm x 580mm，总重约9.5吨。
3、重块顶部与铁地板出水口结合处也有一出水口，重块内安装有一L形水管，使铁地板上废水沿水管排出，_排水畅通。
4、钢筋混凝土重块采用C25强度，以_质量。
