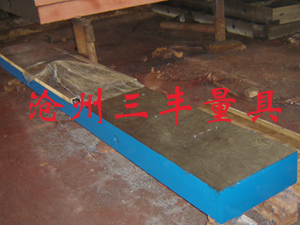

三丰标准量具电梯导轨检测平台

    使用光学平直仪检测导轨直线度的工作原理

    将导轨放于专用的导轨检测平台上调平，光学平直仪由平直仪本体和反射镜组成，

光源发出的光束，透过十字线分划板，经棱镜,平镜,平镜,物镜，变成平行光束射到反射镜上，经反射镜反射，再经物镜、平镜,,棱镜在目镜分划板上形成十字像。若反射镜与物镜光线垂直，十字像处于目镜分划板的中间位置，若反射镜偏转一角度，投射到目镜分划板上的十字像偏离中间位置。通过目镜观察并调整测微手轮，使目镜中的基准线与十字像对正，通过测微手轮的刻度可以读出反射镜偏转的角度。
