三丰标准量具划线方箱

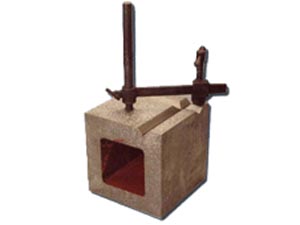

划线方箱
划线方箱是机械制造或修理用来检验机械零件的不平行度、不垂直度和划线的必要工具，方箱,划线方箱,铸铁方箱精度分为0、1、2、3、级，一般0、1、2级为检验用，3级为划线用。
产地：河北省>沧州
供应商：沧州市三丰标准量具有限公司
电话：0317-3522080
手机：13832708800
划线方箱详细内容介绍information
划线方箱是机械制造或修理用来检验机械零件的不平行度、不垂直度和划线的必要工具，精度分为0、1、2、3、级，一般0、1、2级为检验用，3级为划线用。
划线方箱检定方法对于边长为300mm及以下的方箱，检定时在方箱被检面的两端各放置1mm的量块，把刀口尺放在量块工作面上，然后在其各被检点处用量块试塞，当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。
| 划线方箱规格（mm） | 工作面的平面度 | 工作面的垂直度.平行度及V型槽对底部和侧面的平行度 | ||||
| 精度等级（μm） | ||||||
| 1级 | 2级 | 3级 | 1级 | 2级 | 3级 | |
| 100×100×100 | 3.5 | 7 | 15 | 7 | 15 | 30 |
| 150×150×150 | 4 | 9 | 17 | 18 | 35 | |
| 200×200×200 | 4.5 | 10 | 20 | 9 | 20 | 40 |
| 250×250×250 | 5 | 11 | 22 | 10 | 22 | 45 |
| 300×300×300 | 12 | 25 | 25 | 50 | ||
| 400×400×400 | 15 | 30 | 30 | 60 | ||
| 500×500×500 | 35 | 70 | ||||
| 600×600×600 | 40 | 80 | ||||
