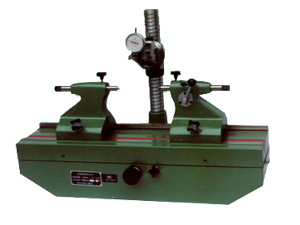

三丰标准量具齿轮跳动检查仪

      齿轮跳动检查仪主要用于齿轮加工现场或车间检查站测量圆柱齿轮或圆锥齿轮的径向跳动误差，同时也可以用于测量回转类零件的径向跳动误差。
      齿轮跳动检查仪的导轨面采用磨削后刮研工艺，精度高，美观耐用。

      齿轮跳动检查仪的测量力及测量方向可调，并配有多种尺寸的测头，适应不同类型的齿轮。

      齿轮跳动检查仪是纯机械结构，千分表示值，读数直观，操作方便，并采用滚动导轨，移动灵活。

      齿圈径向跳动△Fr，在齿轮一转范围内，测头在槽齿内或齿轮上，与齿高中部双面接触，测头相对于齿轮轴线的_发动量。为此，齿圈径向跳动的检查是借具有原始齿条形的测量头时使用。检查时，将装在芯轴上的被检查齿轮，固定在仪器两顶针间，把具有原始齿条齿形的测量头，依次插入齿轮的齿间内，并用指示表示出测量头位置对齿轮转动轴线的跳动量。

      齿轮跳动检查仪还用于检查6级或6级以下精度圆柱，圆锥外齿合齿轮及蜗轮蜗杆的径向跳动或端面跳动。

      齿轮跳动检查仪可对具有中心的带轴内外啮合圆柱齿轮、圆锥齿轮、蜗轮和蜗杆的圈径向跳动和端面跳动进行测定（如果被测齿轮不带轴，用户可自制具有中心孔的芯轴）。
