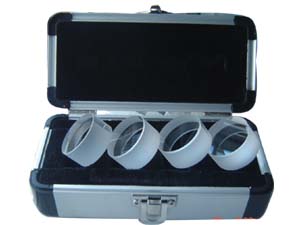

平行平晶08

上海平行平晶,苏州平行平晶,杭州平行平晶,宁波平行平晶,南京平行平晶

产地：河北省>沧州

供应商：沧州市三丰标准量具有限公司

电话：0317-3522080
手机：13832708800

平行平晶08详细内容介绍information

平行平晶是以光波干涉原理为基础，利用平晶的测量面与试件的被测量面之间所出现的干涉条纹来测量被测量面的误差程度。
     平行平晶具有高精度的平面性和平行性。
     平行平晶用于检定千分尺、杠杆千分尺、杠杆卡规和千分尺卡规等量具测量面的平面度和两相对测量的平行度。平行平晶共分四个系列，每个系列各分六组，每组四块。
     平行平晶功能：平行平晶用于干涉法测量千分尺、卡规和千分表等测量面平面度、平面平行度。
    平行平晶产品规格：
每组平行平晶共四块，分四个尺寸系列组
测量面上平面度偏差： <0.1μm
平面度局部偏差：　  >0.03μm
测量面平行度误差：  组Ⅰ系列允差值：0.06μm
                    组Ⅱ、Ⅲ系列允差值：0.08μm
                    组Ⅳ系列允差值：0.1μm

组Ⅰ	平行平晶	0－25mm	4块/组
组Ⅱ	平行平晶	25－50mm	4块/组
组Ⅲ	平行平晶	50－75mm	4块/组
组Ⅳ	平行平晶	75－100mm	4块/组

平行平晶尺寸系列表

组号	0－25	25－50	50－75	75－100
1	15.00，15.12 15.25，15.39	40.00，40.12 40.25，40.37	65.00，65.12 65.25，65.37	90.00，90.12 90.25，90.37
2	15.12，15.25 15.37，15.50	40.12，40.25 40.37，40.50	65.12，65.25 65.37，65.50	90.12，90.25 90.37，90.50
3	15.25，15.37 15.50，15.62	40.25，40.37 40.50，40.62	65.25，65.37 65.50，65.62	90.25，90.37 90.50，90.62
4	15.37，15.50 15.62，15.75	40.37，40.50 40.62，40.75	65.37，65.50 65.62，65.75	90.37，90.50 90.62，90.75
5	15.50，15.62 15.75，15.87	40.50，40.62 40.75，40.87	65.50，65.62 65.75，65.87	90.50，90.62 90.75，90.87
6	15.62，15.75 15.87，16.00	40.62，40.75 40.87，41.00	65.62，65.75 65.87，66.00	90.62，90.75 90.87，91.00
