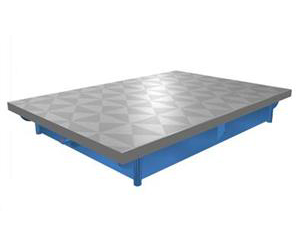

铸铁检验平板

铸铁检验平板，检验平板，铸铁平板，铸铁平台

产地：河北省>沧州

供应商：沧州市三丰标准量具有限公司

电话：0317-3522080
手机：13832708800

铸铁检验平板详细内容介绍information

铸铁检验平板：是为生产车间或计量部门做精密测量用的基准平面；同划线平板相比，划线平板是为生产中做划线用的基准平面。虽然这两种平板都是基准平面，但是它们的加工方法、平面精度、功能作用是不同的。专用于涂色法的检验平板工作面需刮研；其他用途的检验一板工作面需刮、磨或研；划线平板工作面剑光即可。由此可见，检验平板的平面精度高于划线平板。
检验平板工作面通常应采用刮削工艺。对采用刮削加工的3级平板工作面，其表面粗糙度Ra_允许值为5μm。
铸铁检验平板平面度检验标准：检验平板表面质量检验：用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少於25点，2级不少於20点，3级不少於12点。
标准铸铁检验平板的平面度公差参考表：

规格（长X宽）mm	精度等级					高度mm
	0		1	2	3
	平面度公差（μm）
100×100	4.6	9.0		18		50
100×200	4.9	9.8		19.6		50
200×200	5	10		20.5		50
200×300	5.5	11		22		50
300×300	5.5	11		22		80
300×400	6	12		24		85
400×400	6.5	12.5		25		85
400×500	6.5	13		26	66	90
500×500	6.8	14		28	68	95
400×600	7	14		27.5	70	95
500×600	7	14.2		28.5	71	120
500×800	8	15.5		31	78	140
600×800	8	16		32	80	160
600×900	8.3	16.5		33	83	160
1000×750	9	18		36	90	180
1000×1000	10	20		40	97	180
1000×1200	10	20.5		41	103	180
1000×1500	11	22		45	112	190
1000×2000		26		52	130	200
1500×2000		28		56	140	230
1500×3000		35		70	174	260
2000×3000		37		74	184	260
2000×4000		44		88	219	280
2500×6000		60		120	300	300
3000×6000		62		124	308	350
