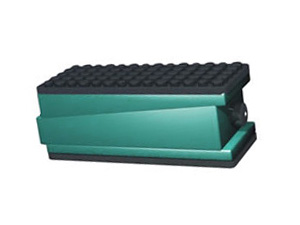

三丰标准量具三层防震垫铁

我们提供给您的： ◆ 机械设备减振安装。机械部件间减振连接。
◆ 高品质的减振产品
◆ 良好的衰减和隔离振动
◆ 良好的_车间环境噪音

您可以得到的： ◆ 机床到位既可安装，立刻生产。
◆ 缩短安装周期，节省安装费用。
◆ 可使粗；精加工设备组成合理的生产单元，缩短工件周转路线，减少在制品工序周转过程的碰损率，降低生产费用。
◆ 可随时根据工艺；生产需求，调整机床位置，减少二次安装费用。

调整垫铁（二层） 　规　　格/单载量（kg）
　　 　　　135×50×40/300
　　 　　　160×80×55/500
　　 　　　200×90×55/900
　　 　　　220×110×60/1200
　　 　　　240×120×70/1500
　　 　　　260×130×70/1800
　　 　　　280×130×75/2000
　　 　　　300×140×80/2400
调整垫铁（三层）
规　　格/单载量（kg）
　　 　　　150×80×60/500
　　 　　　200×100×80/1000
　　 　　　240×120×80/1500
　　 　　　300×150×100/2000


减震垫铁 机床防震垫铁：
规　　格/单载量（kg）
ф80×40/200 　　
ф100×40/300
ф125×40/500
ф165×45/1200
ф200×50/2000
产品特点：减振橡胶有效的衰减机器自身的振动，减少振动力外传，阻止振动传入。安装机床不需设置地脚螺栓与地面固定。节约安装费用，缩短安装周期。调节机床水平高度，范围大。采用丁腈合成橡胶，耐油脂和冷却剂。适用范围没有机床机地脚安装孔的设备

产品特点：

减振像胶有效衰减机器知身的振动，减少振动力外传，阻止振动力传入，_加工尺寸精度及质量。控制建筑物结构谐振传播振动力和噪音。使粗、精加工各类机订组成生产单元，适应物流技术的发展。安装 机床不需要设置地脚螺栓与地面固定，良好的减振和当的垂直度，使机床楼上安装成为可能。可以调节机床水平，调节范围大、方便、快捷。采用丁腈合成橡胶，耐油脂和冷却剂。

适用范围：

金属加工机床，缎压机床、纺织、印刷机械、食品加工机、橡胶机械、电线、电缆机械、发电机及重型设备。

使用方法：

将所需垫铁放入机床地脚孔下，穿入螺栓，旋至和承重盘接触实，然后进行机床水平调节（螺栓顺时针旋转，机床升起）：调好机床水平后，旋紧螺母，固定水平状态。因为橡胶的里蠕变现象，在垫 铁_次使用时，两星期以后再调节一次机床水平.
产品编号
PartNo. 尺寸参数
Dimensions
（mm） 螺纹
Screw
（mm） 可调高度Adjust
heigh
（mm） 单件承载力
Load per mount
A-B A B H M h1-h2 F（N）
S77 105-55 105 55 55 12 8 8000
S77 150-75 150 75 61 12 10 16000
S77 200-95 200 95 69 16 14 28000
S77 250-115 250 115 86 20 16 40000
