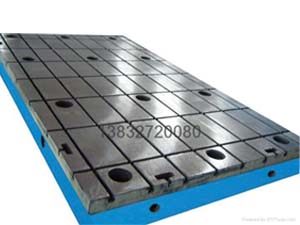

试验平板

试验平板按JB/T7974-1999标准制造，产品制成筋板式和箱体式，工作面有长方形、正方形或圆形，试验平板,电机试验平板,铸铁试验平板的材料HT200-300，QT400-600，ZG15-45。试验平板的工作面采用刮研工艺，工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等。

产地：河北省>沧州

供应商：沧州市三丰标准量具有限公司

电话：0317-3522080
手机：13832708800

试验平板详细内容介绍information

试验平板又名试验平台、电机试验台

试验平板按JB/T7974-1999标准制造，产品制成筋板式和箱体式，工作面有长方形、正方形或圆形，材料HT200-300，QT400-600，ZG15-45。试验平板的工作面采用刮研工艺，工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等。试验平板是用于工件检测或划线的平面基准量具。试验平板安装_调至水平板、负荷均匀分布于各支点上，环境温度（20±5）℃，使用时应避免振动。

规格（长×宽）mm	精度等级
	1级	2级	3级
	平面度公差（um）
200×200	10	20	50
300×200	12	24	60
300×300	12	24	60
300×400	12	24	60
400×400	12	24	60
400×600	14	28	70
500×500	14	28	70
500×600	14	28	70
500×800	16	32	80
600×800	16	32	80
600×900	16	32	80
1000×750	18	36	90
1000×1000	20	39	96
1000×1200	20	40	100
1000×1500	24	48	120
1000×2000	26	52	130
1500×2000	28	56	140
1500×2500	32	64	152
1500×3000		70	174
2000×3000		74	184
2000×4000		88	219
2500×3000		79	186
2000×4500			237
2000×5000			255
2000×6000			292
3000×6000			308
……
